一、產品概述
該產品主要用于意大利CMOAS公司為中國設計的卷煙生產線上，是CMOAS公司提供的關鍵件，在CMOAS設計的DM型分料傳送裝置，MCA系列貯倉式喂料機，SAM系列配葉柜、SAD系列貯絲柜和FIFQ系列堆尋式貯葉柜等煙草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送最為理想的產品，是各起重機廠不可缺少的配套產品，可與進口產品相互通用，也可作為設備的備用件，廣泛適用于鐵路道口、港口、貨場、卷煙制造等一切移動式行車的輸配電系統。
二、結構特點及工作原理
該產品由扁平電纜、攜帶電纜用四輪臺車和導軋三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。
軋道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內獨創特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。
該產品的工作原理見工程應用圖示（1）扁平電纜的始端（接現場接線盒）固定于導軋的始端固定器上，再根據現場允許運行的空間，間隔適當的長度（1-2.5mm）依次固定在攜帶電纜的四輪臺車上，電纜未端（接用電源）因定在最后一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。
三、產品規格型號
|
型號 |
截面尺寸（ mm ） |
單位長度 |
配用推纜臺車 |
|||
|
A |
B |
C |
L |
|||
|
HXDL-40 |
40 |
33 |
14 |
2 |
4M |
DTC-40 |
|
HXDL-50 |
50 |
50 |
16 |
2.5 |
DTC-50 |
|
|
HXDL-60 |
63 |
63 |
18 |
4 |
6M |
DTC-60 |
|
HXDL-70 |
68 |
70 |
22 |
4 |
DTC-70 |
|
|
HXDL-100 |
100 |
100 |
35 |
6 |
DTC-100 |
|
四、產品的技術參數
1 、導軌材料： 冷軋鋼板、304不銹鋼板材
2 、環境溫度： -35°C—+90°C
3 、推纜臺車運行速度： <190 米 / 分
4 、推纜臺車運行壽命： 32000 小時
5 、最大允許靜負荷： 150 千克
五、系統組成

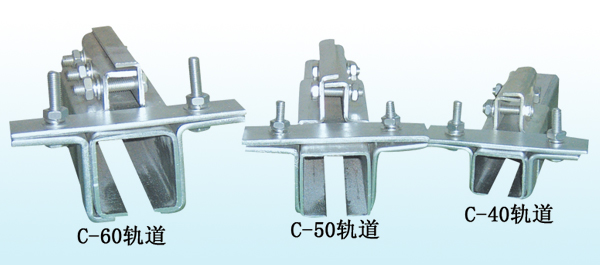

導軌
導軌是推纜臺車的載體，有直段也有半徑大于 500 毫米的弧形段，直段單位長度 4 米（或 6 米），通過耦合器連接可以延展伸長。 (單位mm)
|
型號 |
A |
B |
C |
L |
|
HXDL-40 |
40 |
33 |
14 |
2 |
|
HXDL-50 |
50 |
50 |
16 |
2.5 |
|
HXDL-60 |
63 |
63 |
18 |
4 |
|
HXDL-70 |
72 |
68 |
22 |
4 |
|
HXDL-100 |
100 |
100 |
35 |
6 |
推纜臺車
1 、首車：首車是推纜臺車的牽引車，它通過其它運動體對它的發動而帶動其后面臺車的運動。四個全封閉滾動軸承作為行走輪，滑動十分靈活，可用于煙塵較大的場合。
(單位mm)
|
型號 |
A |
B |
C |
L |
|
HXDL-40 |
116 |
130 |
20 |
27 |
|
HXDL-50 |
116 |
130 |
25 |
32 |
|
HXDL-60 |
118 |
160 |
30 |
37 |
|
HXDL-70 |
118 |
160 |
30 |
42 |
|
HXDL-100 |
206 |
305 |
60 |
240 |
2 、中間臺車：中間推纜臺車其行走輪也用全封閉軸承。壓夾電纜部位采用弧形和軟橡膠墊壓，使電纜不易損壞。首車和中間推纜臺車均有防撞緩沖器，保護臺車不受起動和停止時撞擊。
(單位mm)
|
型號 |
A |
B |
C |
L |
|
HXDL-40 |
55 |
106 |
20 |
27 |
|
HXDL-50 |
55 |
124 |
25 |
32 |
|
HXDL-60 |
60 |
131 |
30 |
37 |
|
HXDL-70 |
65 |
158 |
30 |
42 |
|
HXDL-100 |
206 |
305 |
60 |
240 |
耦合接頭
冷軋板軋制成形，通過螺栓止動作用，使兩根導軌連接起來，無限延長導軌。
(單位mm)
|
型號 |
A |
B |
C |
|
HXDL-40 |
39 |
20 |
46 |
|
HXDL-50 |
57 |
22 |
57 |
|
HXDL-60 |
70 |
24 |
72 |
|
HXDL-70 |
76 |
26 |
78 |
|
HXDL-100 |
113 |
38 |
113 |
吊架
懸吊導軌，螺栓止動，使導軌不能串動，橢圓形安裝孔可以較正軌道線性度。
(單位mm)
|
型號 |
A |
B |
C |
L
|
D
|
|
HXDL-40 |
39 |
20 |
46 |
70
|
13
|
|
HXDL-50 |
57 |
22 |
57 |
85
|
13
|
|
HXDL-60 |
70 |
24 |
72 |
96
|
16
|
|
HXDL-70 |
76 |
26 |
78 |
106
|
16
|
|
HXDL-100 |
113 |
38 |
113 |
150
|
10
|
始末端
1 、始端：導軌起始段，始端固定電纜，一端進入推纜臺車，一端進入供電箱。
(單位mm)
|
型號 |
L |
S |
D |
|
HXDL-40 |
90 |
20 |
54 |
|
HXDL-50 |
90 |
25 |
64 |
|
HXDL-60 |
90 |
30 |
74 |
|
HXDL-70 |
90 |
30 |
84 |
|
HXDL-100 |
150 |
50 |
240 |
2 、末端：裝于導軌的一端，防止首車滑出軌道。
(單位mm)
|
型號 |
A |
B |
H |
|
HXDL-40 |
90 |
32 |
20 |
|
HXDL-50 |
90 |
40 |
25 |
|
HXDL-60 |
90 |
40 |
30 |
|
HXDL-70 |
90 |
50 |
35 |
|
HXDL-100 |
150 |
86 |
60 |
根據小車實際運行距離軌道長度由用戶統計確定，另再加存放推纜臺車的距離。
2 、電纜長度（米）
電纜長度 = 實際運行距離 + 存放小車距離 + 至用電器及接線箱所必須長度，電纜規格查我廠扁平軟電纜說明，根據電纜寬長確定臺車壓線塊長度。
3 、臺車數量
2 米 —4 米配臺車一臺，用戶可根據允許電纜下垂空間確定增減推纜臺車數量。
4 、耦合接頭數量
導軌超出 4 米（或 6 米）時，需配一件。
5 、其它
始、末端各一件。每1.5米導軌配吊架支架1套。每條線配撥叉一只。
安裝示意圖
